慧騰給大家介紹，直線導軌的高速性能！【上?；垓v】
簡介
直線導軌的高速應用適應性：直線導軌，不是很適合高速應用，且高速情況下噪音太大，如下是從產品設計的角度出發的分析：

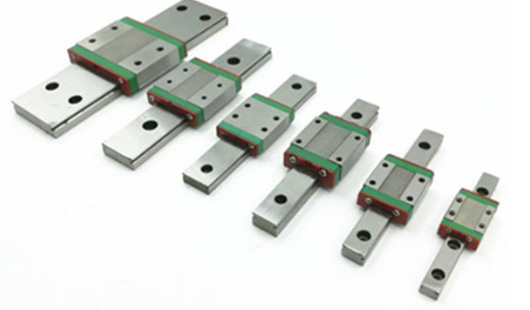

直線導軌的滾動導軌副具有傳動效率高，承載能力和動靜剛度均較高的特點，故廣泛應用于各行各業。導軌和滑塊的圓弧滾道均經過淬火和精磨；鋼球從導軌和滑塊的承載滾道通過后，進入反向器的卸載滾道，從而實現鋼球的無限循環運動和滑塊的往復直線運動。
滑塊快速移動時，鋼球從承載滾道進入方向器，然后再進入滑塊的反向孔中。鋼球在反向器中的運動，沿著180度的半圓弧運動，不停地改變運動方向，直到最后完全實現反向運動；反向孔的壁不停地施加阻力于鋼球上，促使其改變運動方向。不管速度快慢，鋼球一直對反向器有沖擊。如果速度很快，那對方向器的沖擊就會太大，不但反向器的損耗加快，而且會產生很大的噪音。
鋼球和導軌間的接觸角為45度，故鋼球運轉時的自轉軸線的空間方向不斷變化，無定向規律可循；根據理論力學原理，這種運動會產生陀螺力矩，陀螺力矩將使鋼球沿著滾道滑動。高速運動時，這種滑動效應非常顯著，會產生很大的滑動摩擦力，噪音將非常巨大，滾道的損耗將加快。高速應用時，散熱是非常重要的。滾珠直線導軌的諸多滾珠，是在一個密閉的腔體里，在滾道上滾動的，不容易散熱；散熱不好，會導致滑塊的預緊力變大，使得運行阻力加大甚至卡死。
上述特點，使得直線導軌不是很適合高速的應用場合，除了損耗快之外，噪音還很大。
