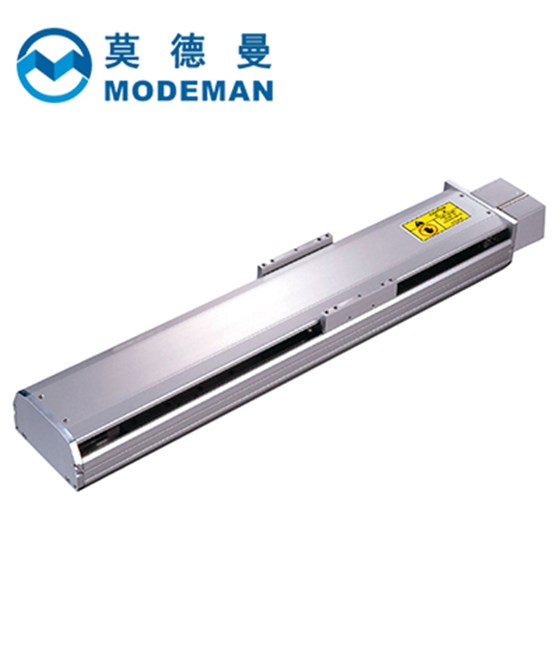

在工業自動化領域，直線模組作為核心運動執行單元，其技術性能直接影響設備精度與效率。莫德曼直線模組通過驅動系統、導向機構、控制算法的協同創新，在精密運動控制領域?qū)崿F(xiàn)技術突破，成為高精度制造場景的關鍵基礎部件。
驅動系統：高動態響應的電力驅動架構
莫德曼直線模組采用伺服電機與高精度滾珠絲杠集成設計，配合絕對值編碼器構建閉環控制系統。伺服電機通過矢量控制算法實現扭矩、速度的精確調節，在0.1秒內完成從靜止到額定速度的加速過程，動態響應時間較傳統步進電機提升50%。滾珠絲杠采用梯形螺紋與雙螺母預緊結構，確保0.01mm級定位精度的同時，有效消除反向間隙，避免重復定位時的誤差累積。
導向機構：低摩擦高剛性的運動支撐
直線導軌采用四向等載荷設計，通過滾珠循環系統實現低摩擦運動，摩擦系數降低至0.003，較傳統滑動導軌提升10倍。導軌基座采用高強度鋁合金與蜂窩夾層結構，在保證輕量化的同時，抗彎剛度提升30%，有效抑制高速運動時的振動與變形。防塵密封系統采用雙唇密封與空氣吹掃組合設計，滿足IP65防護等級，確保在粉塵、油霧環境下的穩定運行。
控制算法：智能補償?shù)倪\動軌跡優化
內置的運動控制器支持S型速度曲線規劃與加速度前饋補償，通過實時采集位置、速度、電流信號，動態調整控制參數，實現運動軌跡的平滑過渡。在長行程運動中，通過熱變形補償算法，實時修正因溫度變化導致的定位誤差，確保全行程范圍內的精度一致性。通信接口支持EtherCAT、CANopen等工業總線協議，實現與上位機系統的實時數據交互與同步控制。
材料與工藝：可靠性與壽命的雙重保障
關鍵部件采用高強度合金鋼與熱處理工藝，表面硬度提升至HRC58-62，耐磨性提升2倍。絲杠副采用自動潤滑系統，通過油量監測與定時補油，確保長期運行的潤滑效果。整機通過2000小時連續運行測試，平均無故障時間（MTBF）超過50000小時，滿足工業級應用的可靠性要求。
莫德曼直線模組的技術突破，不僅體現在單一性能指標的提升，更在于驅動、導向、控制、材料系統的協同優化。通過持續的技術創新，其正在重新定義精密運動控制的技術邊界，為高精度制造提供更可靠、更智能的運動執行解決方案。
